پروگرامر CH341 مناسب برای پروگرام آی سی های مودم – مادربرد – لپ تاپ – دی وی آر – ریسیور – مانیتور
مینی پروگرامر CH341A یک پروگرامر ساده، اما در حین سادگی بسیار کاربردی و مفید میباشد به طوری که این پروگرامر قابلیت پروگرام چندین هزار تراشه مختلف را دارد.

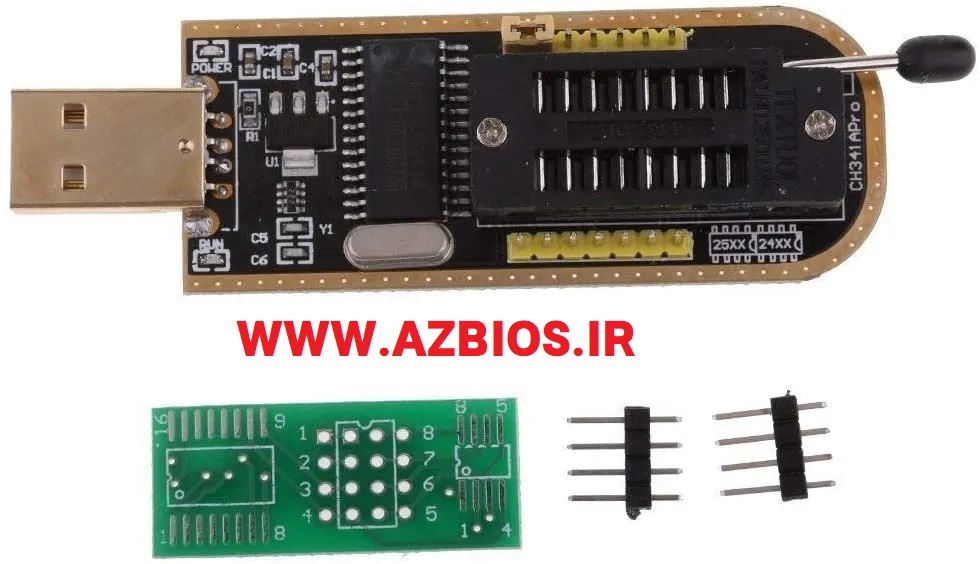

همانطور که در تصویر بالا مشاهده میکنید قطعات اصلی این پروگرامر شامل تراشهی CH341A، رگولاتور ۳.۳ ولت، کریستال ۱۲ مگاهرتز، سوکت USB و یک زیف سوکت (zif socket) میباشد.
در تصویر بالا یک جامپر نیز مشاهده میکنید، نحوهی عملکرد به اینگونه است که اگر جامپر را قرار دهید این سختافزار به عنوان پروگرامر، و اگر جامپر را بردارید این سختافزار به عنوان مبدل USB به سریال عمل میکند.
زیف سوکت استفاده شده در پروگرامر بالا از نوع ۱۶ پین میباشد که شما باید برای پروگرام تراشههایی با پروتکل I2C از ۸ پین بیرونی سوکت استفاده کنید و تراشه را در این قسمت قرار دهید و برای تراشههایی با پروتکل SPI از قسمت داخلی و مجاور آی سی CH341A استفاده کنید و این تراشهها را در این قسمت از زیف سوکت قرار دهید.
